ダイキン・三菱電機 互換｜業務用エアコン用ドレンポンプ試運転・故障判定『ドレンチェッカーPro』

DrainChecker Pro

ドレンポンプとフロートスイッチを、
その場で数値チェック。

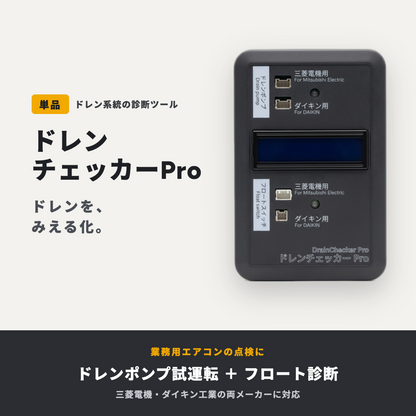

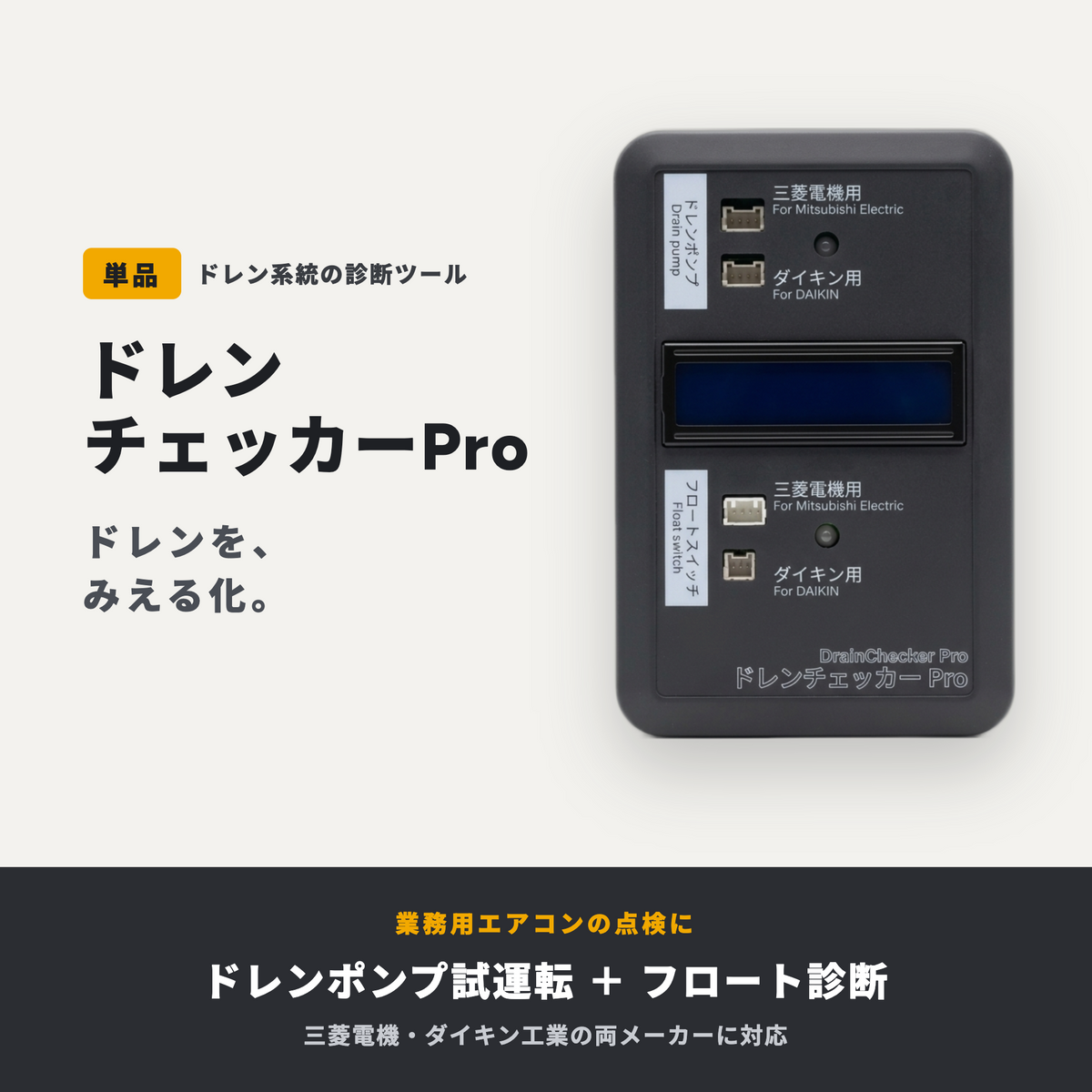

業務用エアコンのドレンポンプとフロートスイッチを室内機の基板から切り離し、単体で動作確認できる診断ツールです。ポンプの回転数を液晶に数値で表示し、フロートスイッチの状態もLEDと液晶で確認できます。不具合の原因が「ポンプ」なのか「スイッチ」なのか、それとも「基板・配線側」なのかを、現場で素早く切り分けられます。

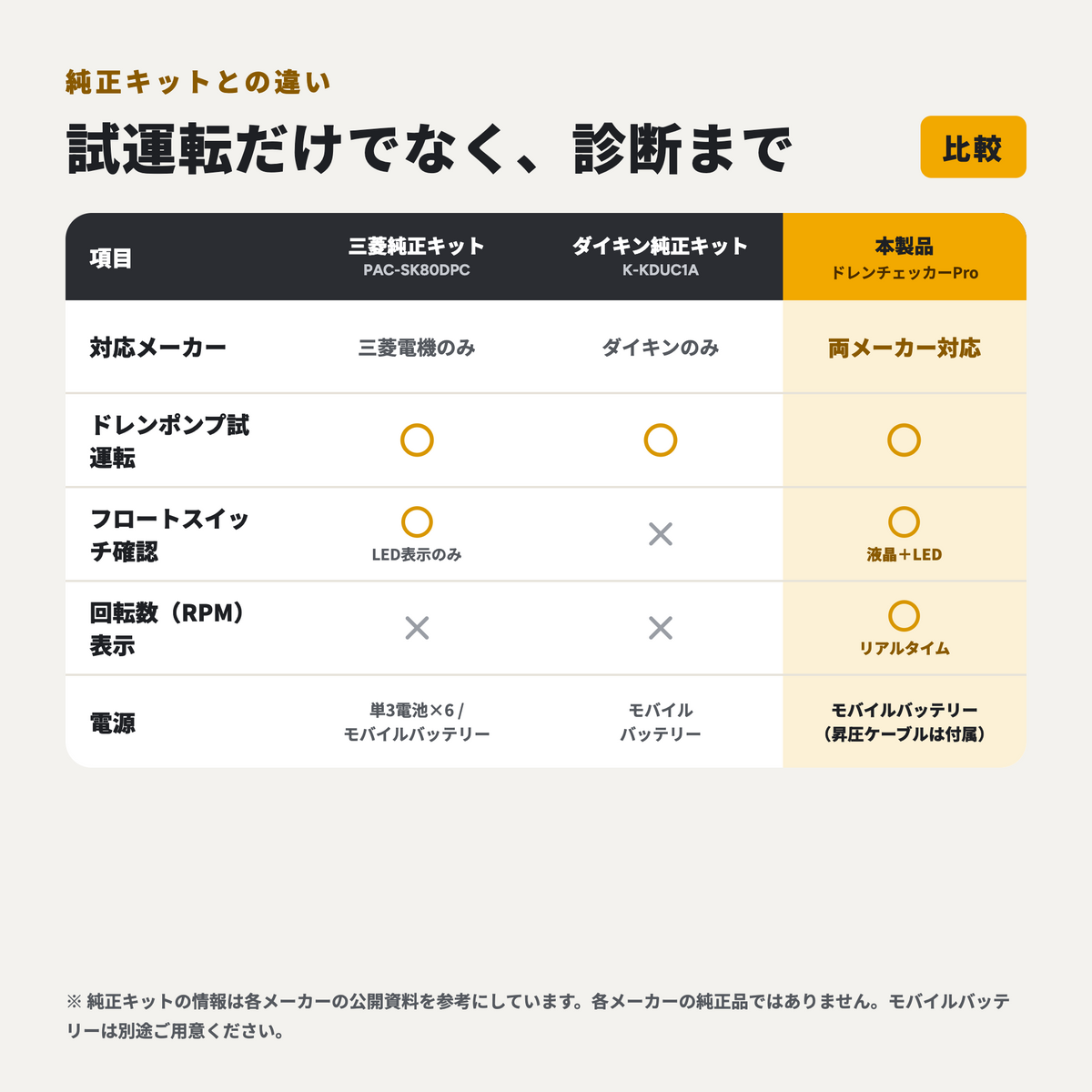

01ダイキン・三菱電機の両方に1台で対応

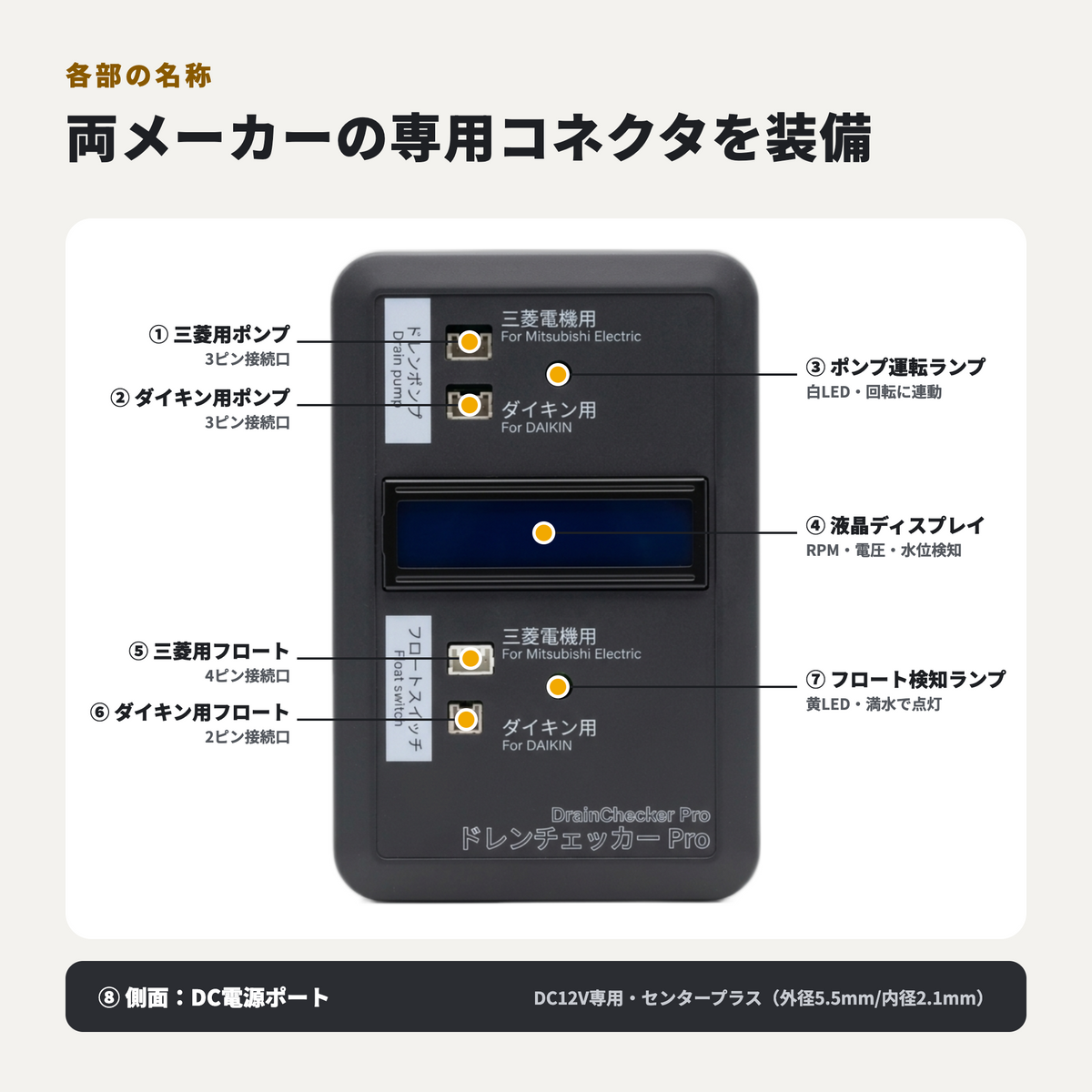

ドレンポンプ用・フロートスイッチ用それぞれに、ダイキン用と三菱電機用の専用コネクタを搭載しています。メーカーごとに試運転キットを持ち歩く必要はありません。

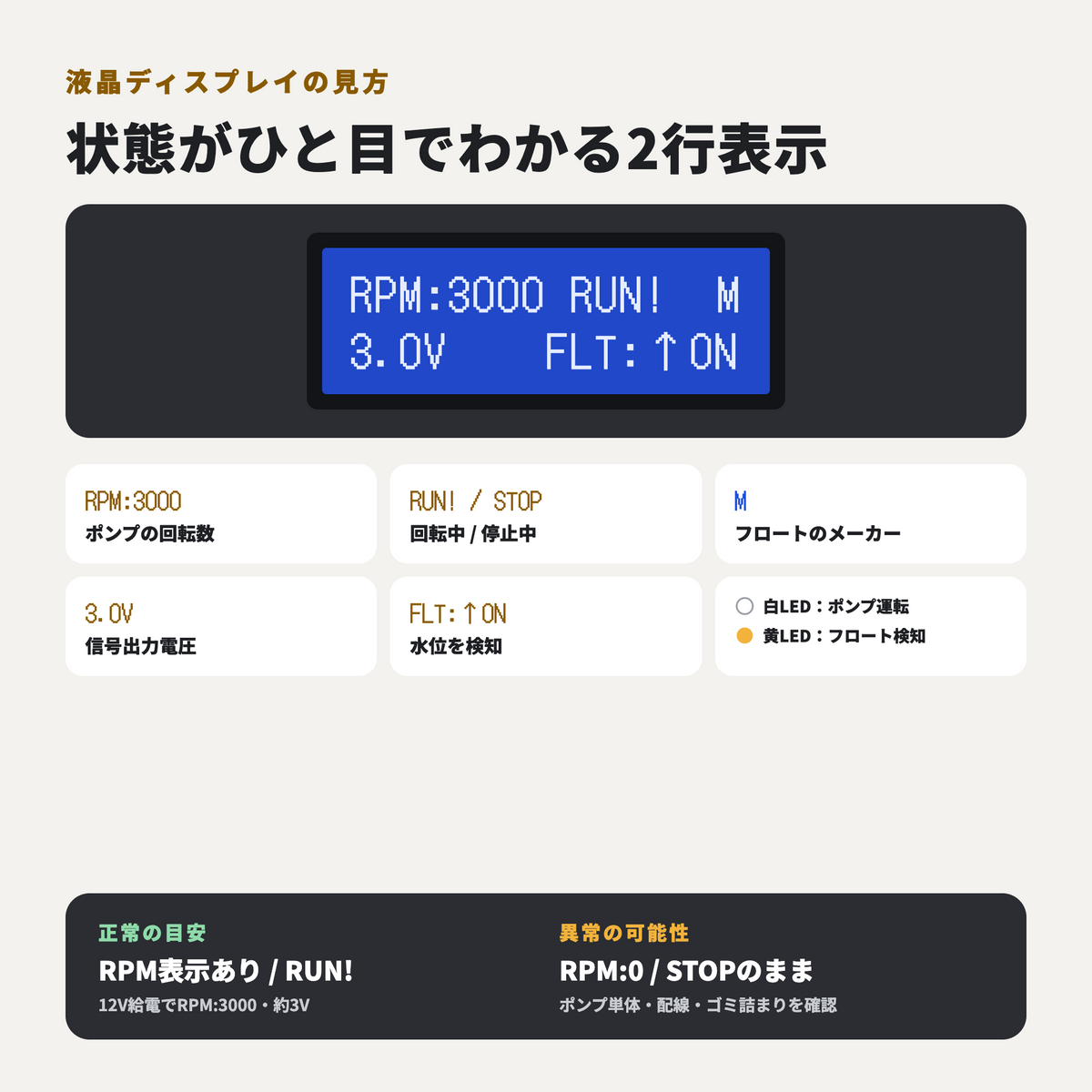

02ポンプの回転数を数値で表示

ポンプの回転パルスを読み取り、回転数（RPM）と運転状態（RUN／STOP）を液晶に表示します。音や排水の様子だけに頼らず、数値で正常か異常かを判断できます。

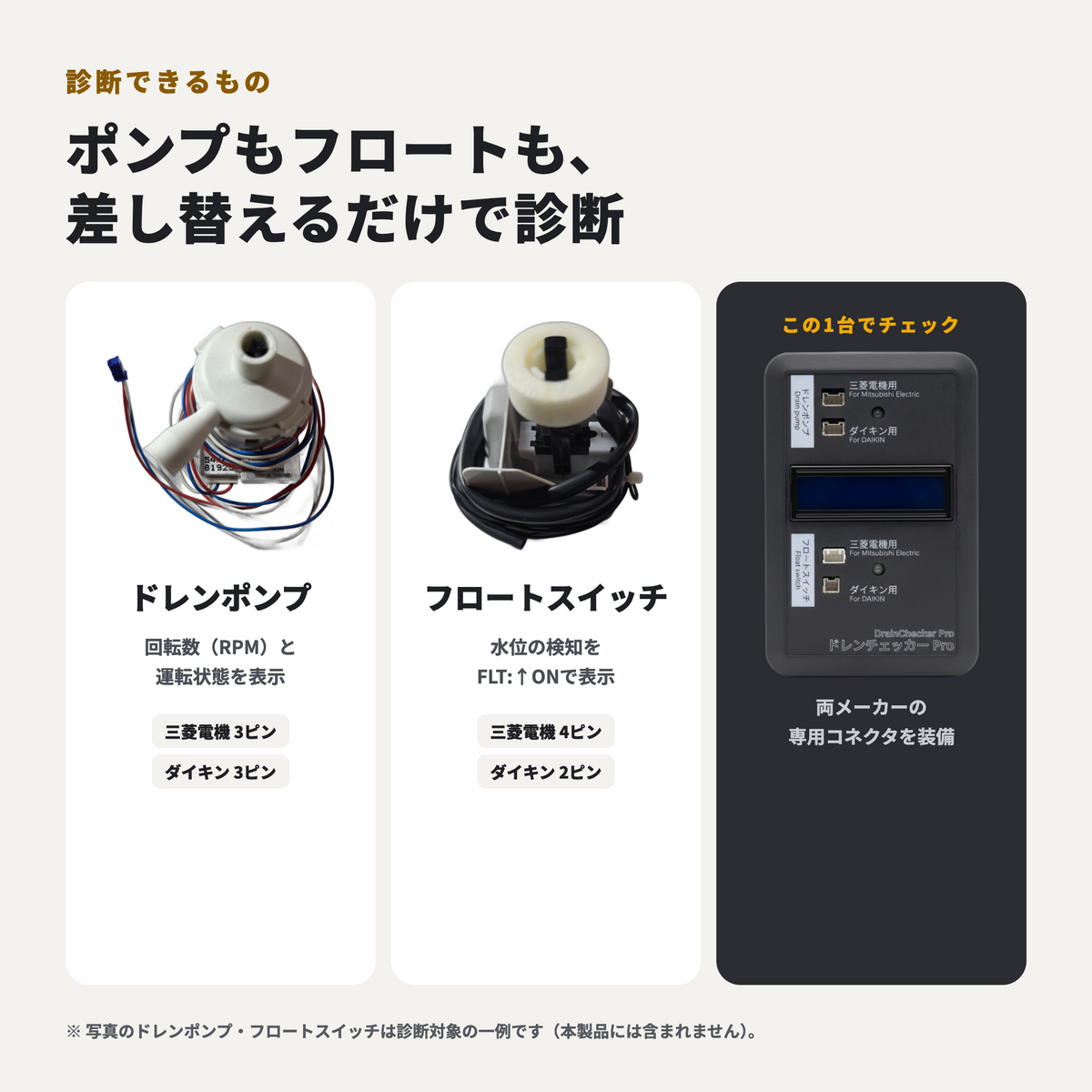

03フロートスイッチも同時にチェック

ドレンパンに給水してフロートが上がると、黄色のLEDが点灯し、液晶にも検知状態が表示されます。ポンプとスイッチを一度に確認できるので、部品の無駄な交換や再訪問を減らせます。

04回転と連動して光るLED

白色LEDがポンプの回転パルスに合わせて点滅します。少し離れた位置からでも、ポンプが回っているかどうかがひと目でわかります。

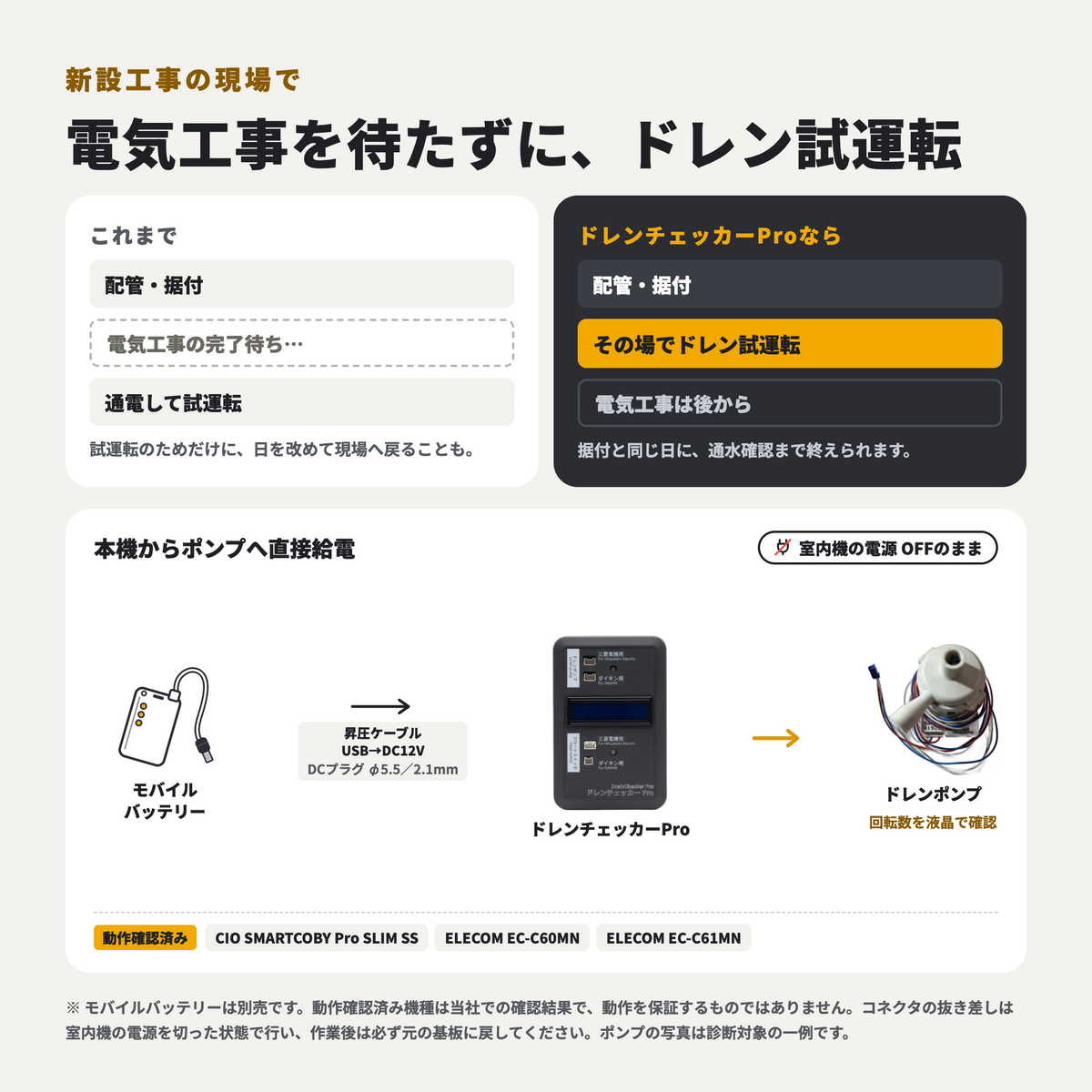

05室内機に通電しなくても試運転できる

本体からポンプへ給電するため、室内機の電源が入っていない状態でもポンプを動かせます。新設時の通水試験や、電気工事の完了前の確認にも使えます。

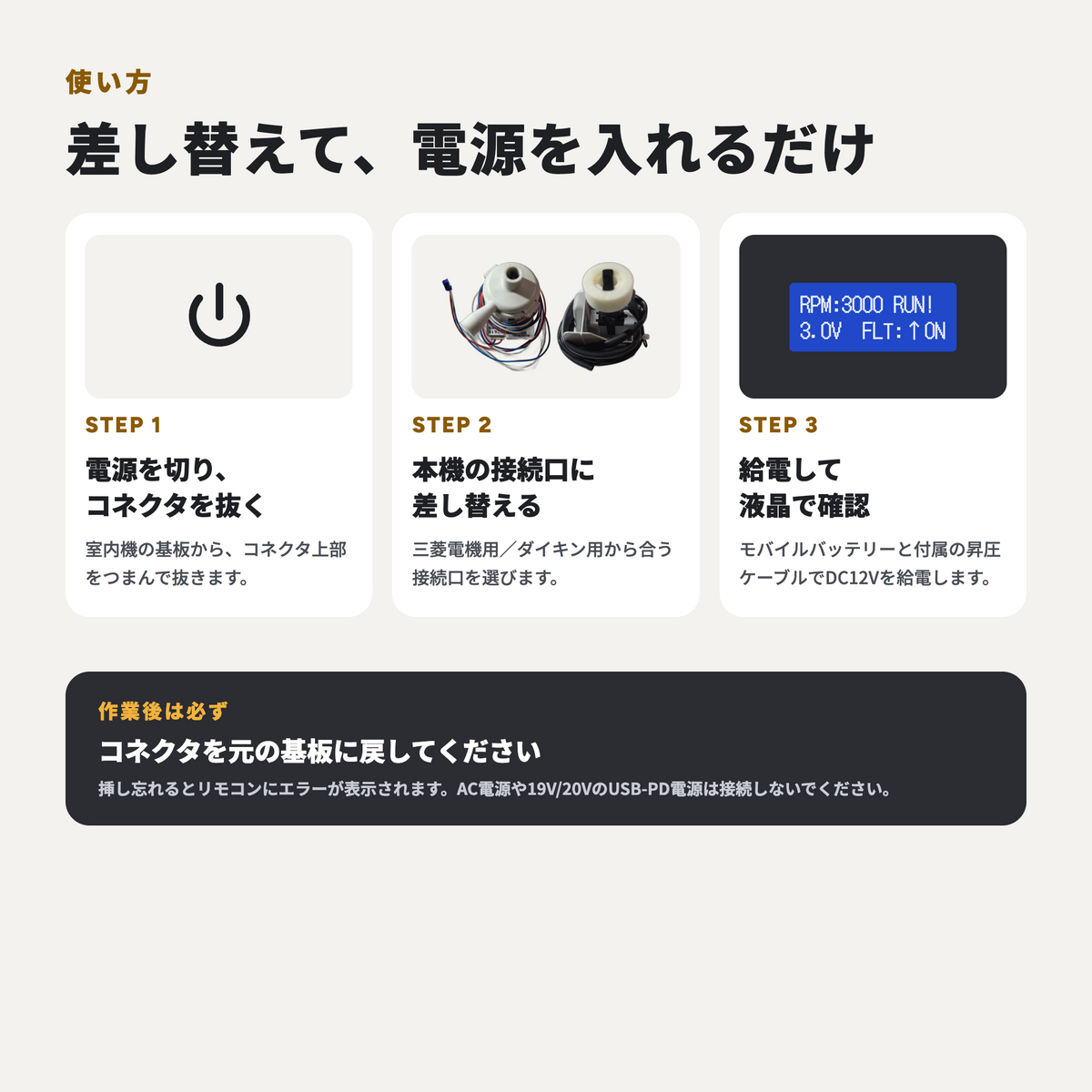

01

室内機の電源を切り、電気品箱のふたを外します。

02

ドレンポンプとフロートスイッチのコネクタを基板から外し、本機の対応するコネクタ（ダイキン用／三菱電機用）に接続します。

03

本機の電源を入れ、液晶で回転数と運転状態を確認します。

04

ドレンパンに給水し、フロート検知LEDが点灯すること、排水が正常に行われることを確認します。

!ご使用上の注意

• 作業の前に、必ず室内機の電源を切ってください。感電のおそれがあります。

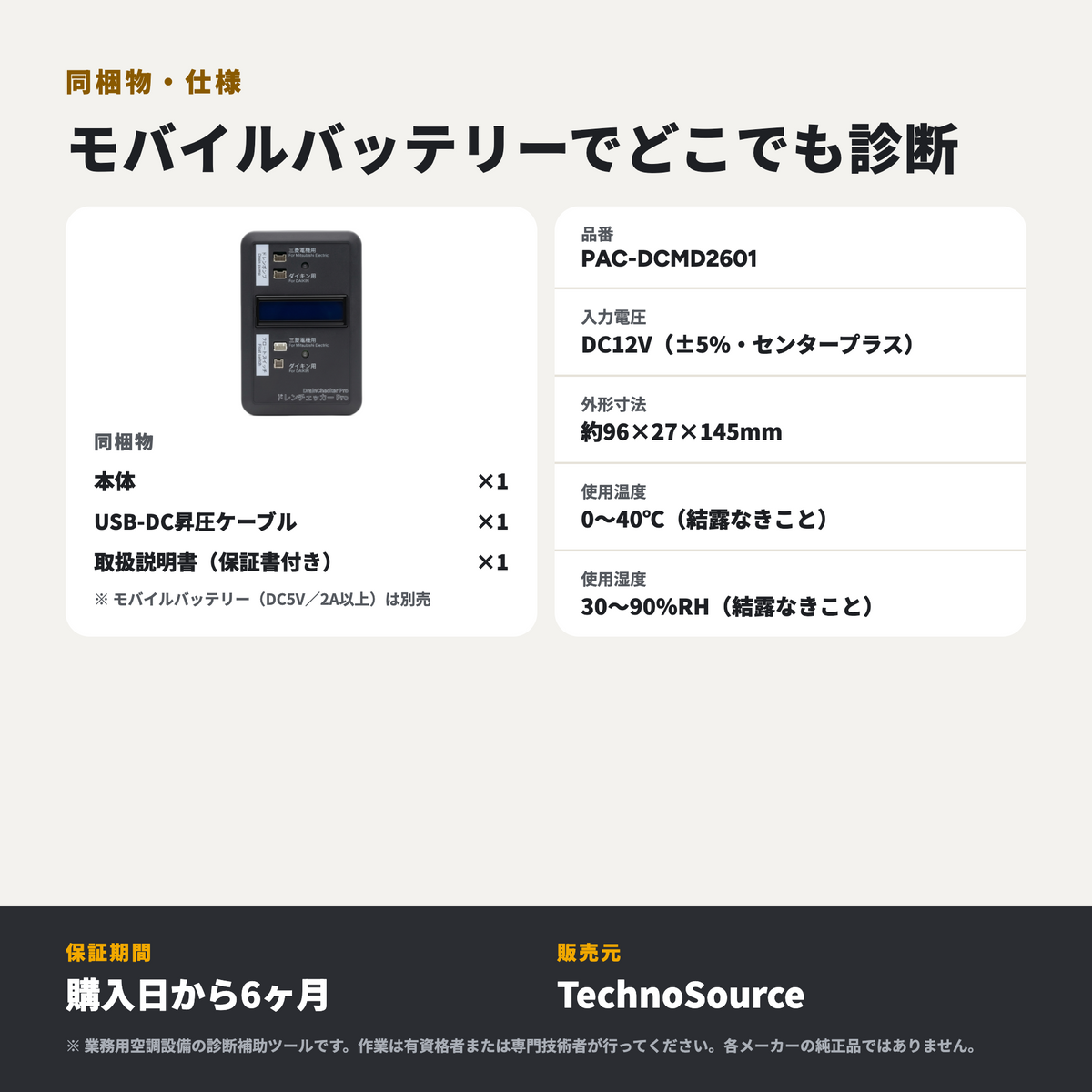

• 本機に AC100V・AC200V は絶対に接続しないでください。指定電源（DC12V）以外、特に19V／20V以上の電源は故障・発火の原因になります。
• 対応機種以外には使用しないでください。故障の原因になります。
• コネクタを抜き差しするときは、ハーネスを引っ張らず、コネクタのロックを外して抜いてください。
• 本製品はダイキン工業株式会社・三菱電機株式会社の純正品ではなく、両社とは関係ありません。記載の会社名・製品名は各社の商標または登録商標です。
